Buizensnijd systeem

Compromisloze prestaties

Home | Laser machines | buis laser
Power up to TUBE CUTTING up to
6000 W 305 mm

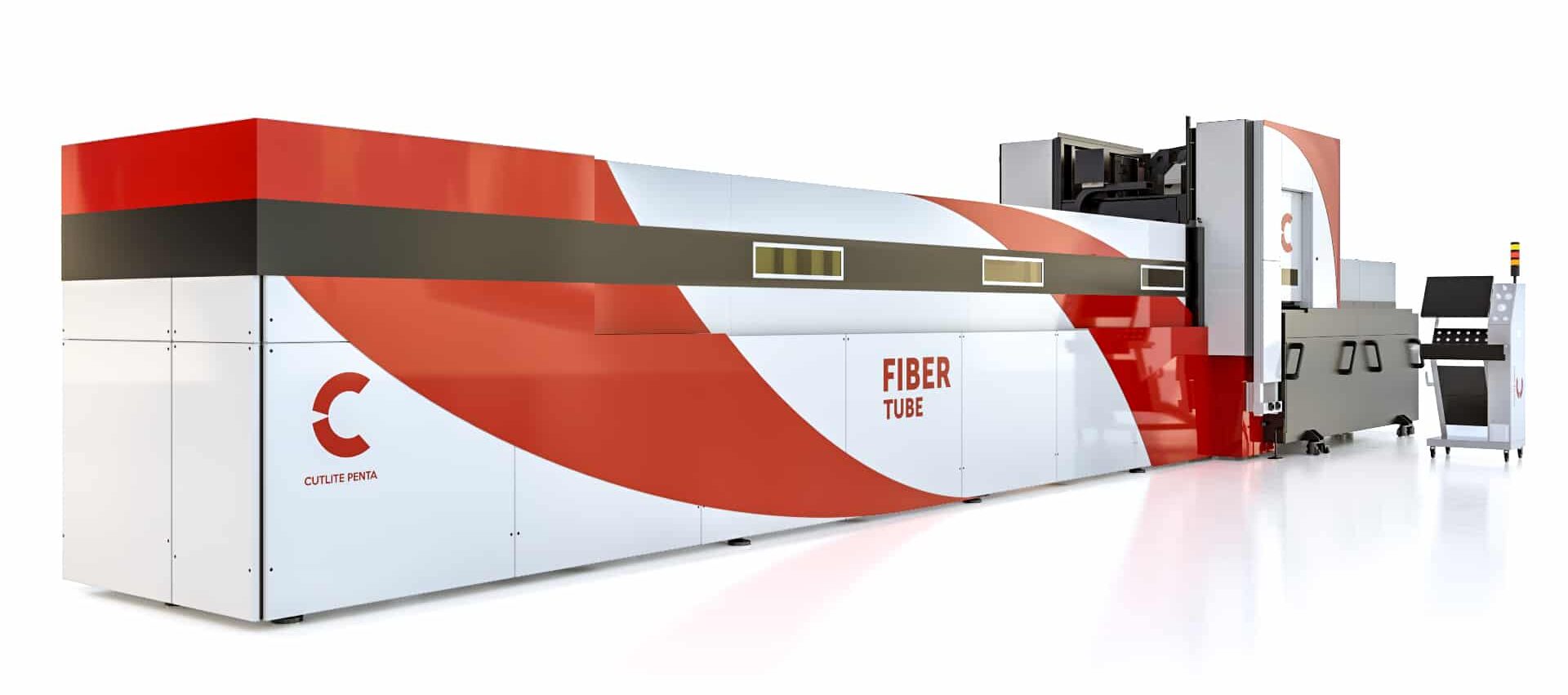

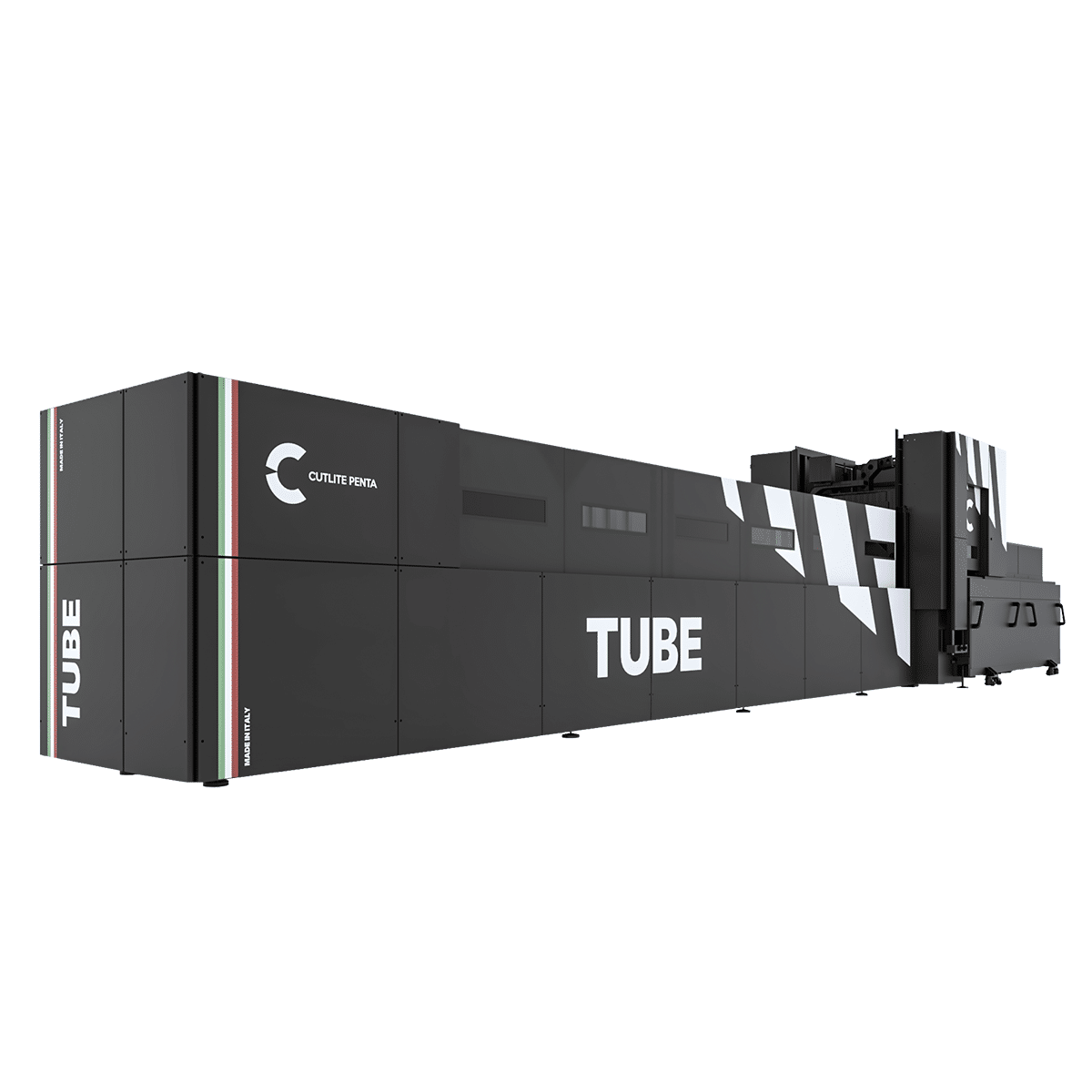

Lasersnijmachine voor buizen

FIBER TUBE is het resultaat van CUTLITE PENTA’s lange en geconsolideerde ervaring op het gebied van lasermachines en vertegenwoordigt de toekomst van lasertechnologie toegepast op het snijden van metalen buizen. Het FIBER TUBE systeem is een automatisch bewerkingssysteem dat het mogelijk maakt om een afgewerkt onderdeel, compleet met alle vereiste snijbewerkingen, in één enkele bewerkingscyclus te verkrijgen.

Deze benadering betekent een technologische en productieve sprong voorwaarts in vergelijking met traditionele methodes, die meerdere stappen op verschillende bewerkingscentra vereisen om vervolgens het vereiste snijden, ontbramen, boren, kopse kanten, in elkaar grijpen en speciale CNC-bewerking uit te voeren. Dit wordt bereikt dankzij de snelheid, kwaliteit, nauwkeurigheid, flexibiliteit en betrouwbaarheid van lasertechnologie. Met het systeem kunnen ronde, vierkante, rechthoekige buizen en open profielen automatisch worden bewerkt.

Interesse? Neem contact op

Onze klantenservice staat voor u klaar en beantwoordt graag al uw vragen. Wij streven ernaar om uw bericht zo snel mogelijk te beantwoorden.

Contact

Bollen
Machine

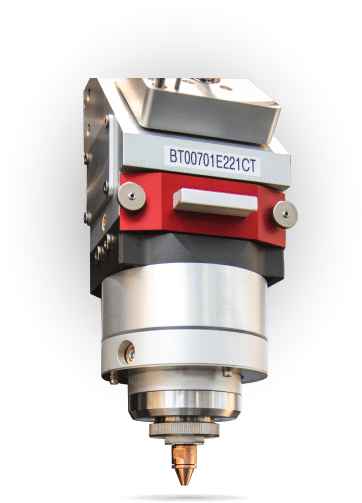

EVO 3 kop

De EVO3 snijkop is uitgerust met een capacitieve sensor. Het buizensnijd systeem gebruikt de EVO 3 autofocus snijkop, volledig ontworpen door onze onderzoeks- en ontwikkelingsafdeling en gebouwd met behulp van geavanceerde precisiemechanica van Cutlite Penta; de kop is uitgerust met een contactloze capacitieve sensor.

Afschuinkop

Afschuinen is het snijden van een werkstuk met een rand die niet loodrecht op de bovenkant van het werkstuk staat. De mechanisch innovatieve kop is zeer klein, licht en kan +/- 45° draaien in beide snijrichtingen.

Machine
Machine

Laserbronnen

Fiber laserbronnen bieden een uitgebreide veelzijdigheid en maken het mogelijk om een veelvoud aan metaalsoorten te snijden. Ontwikkeld als een enkel systeem, kan het gekoppeld worden met een grote verscheidenheid aan optische fiberdiameters. Hoge efficiëntie, uitstekende straalkwaliteit en laag stroomverbruik zijn allemaal kenmerken van de bron. De bron is ondergebracht in een NEMA 12 kast die geconditioneerd en afgedicht is zodat hij zelfs in de zwaarste omstandigheden kan werken. De hoge mate van betrouwbaarheid van deze bronnen zorgt ook voor bijzonder lage onderhoudskosten.

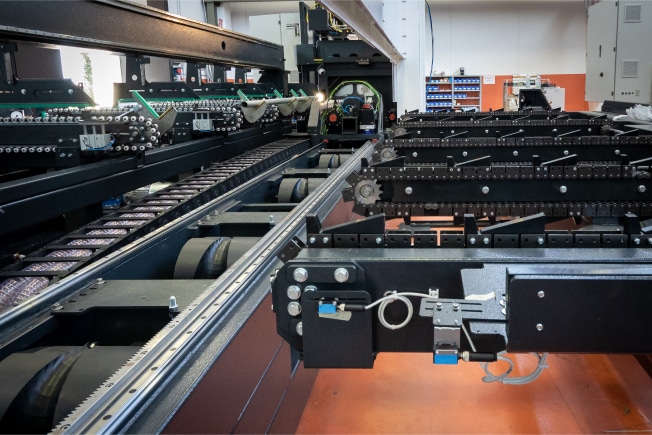

Automatische stap LOADER

  • Maximum capaciteit 6 buizen met een diameter van ø 305 mm of maximum zijde 220 mm
  • Automatisch laden van buizen van ø 20 mm – tot ø 305 mm
  • Automatische laadlengtes van 1500 mm tot 6500 mm, die op verzoek kunnen worden vergroot
  • Glijvlakken volledig bekleed met kunststof om beschadiging en krassen op kwetsbare buizen te voorkomen
  • Mogelijkheid tot montage aan de operator- of achterkant

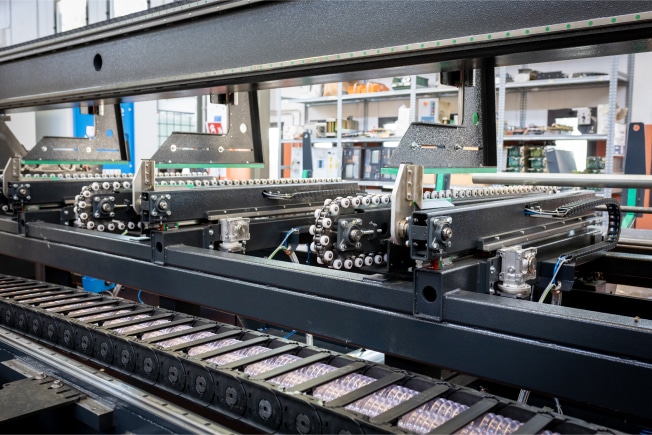

Automatische bundel
LOADER

  • Belading max. 2000/4000 kg
  • Automatisch laden van Ø 20mm (**) buizen max. ø 220mm (**), op verzoek inkortbaar
  • Automatische laadlengtes van 1200 mm tot 6500 mm, die op verzoek kunnen worden vergroot
  • Meting van de buislengte voor het laden in de machine
  • Glijvlakken volledig bekleed met kunststof om beschadiging en krassen op kwetsbare buizen te voorkomen

Hardware oplossingen

Slim lassen

Hiermee kan de positie van de lasrups (zowel extern als intern) gedetecteerd worden voordat het profiel in de machine geladen wordt, terwijl het vorige profiel verwerkt wordt.

Camera

Dit is een positiecamera waarmee de machine tijdens bedrijf op afstand kan worden bediend en bekeken.

Detectie buisgrootte

Optische detectiesensor voor buisgrootte.

Automatisering

Met de verschillende automatiseringsopties kunnen de werkfasen worden geoptimaliseerd, zonder noemenswaardige stilstandtijden voor laad- en loswerkzaamheden.

Het slimme boorsysteem (optioneel)

Elektrospindel met 10-voudige automatische gereedschapswissel om flowboren en tappen tot M12 uit te voeren.

Slimme reiniging (optioneel)

Apparaat voor het verzamelen van interne restjes op een ronde buis.

Software

Eenvoudige en intuïtieve geavanceerde front-end software, ontworpen om het hoogste niveau van veelzijdigheid en maatwerk te garanderen. Lasersnijden is nog nooit zo eenvoudig geweest.

Ontdek meer

Smart manager Plus

Een innovatieve software voor machinebeheer en -bewaking. Met internettoegang kan het systeem worden bewaakt via hulp op afstand met TeamViewer.

Smart Composer

De revolutionaire nieuwe software van Cutlite Penta sluit naadloos aan op de numerieke besturing van de machine en de smart manager front-end software.

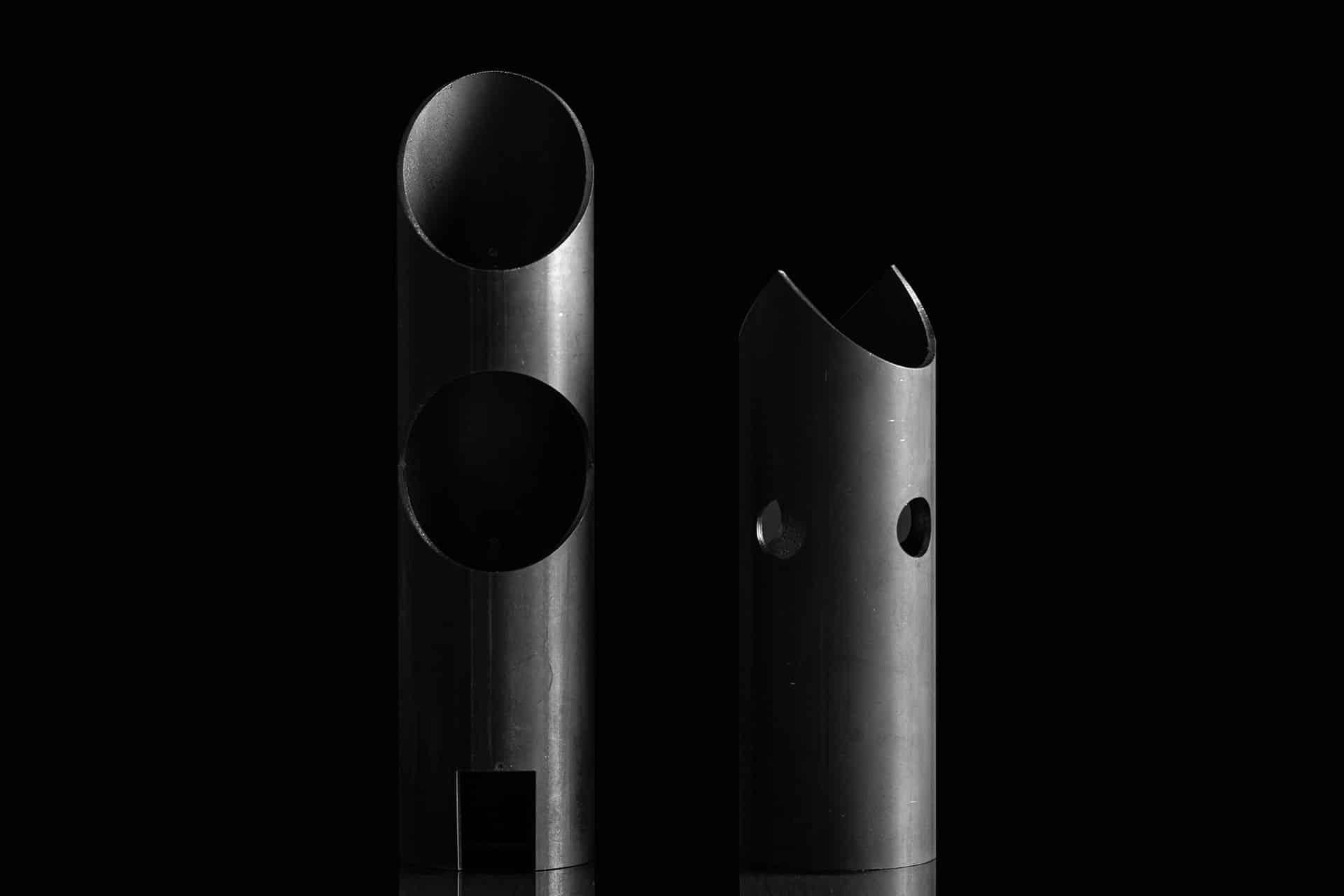

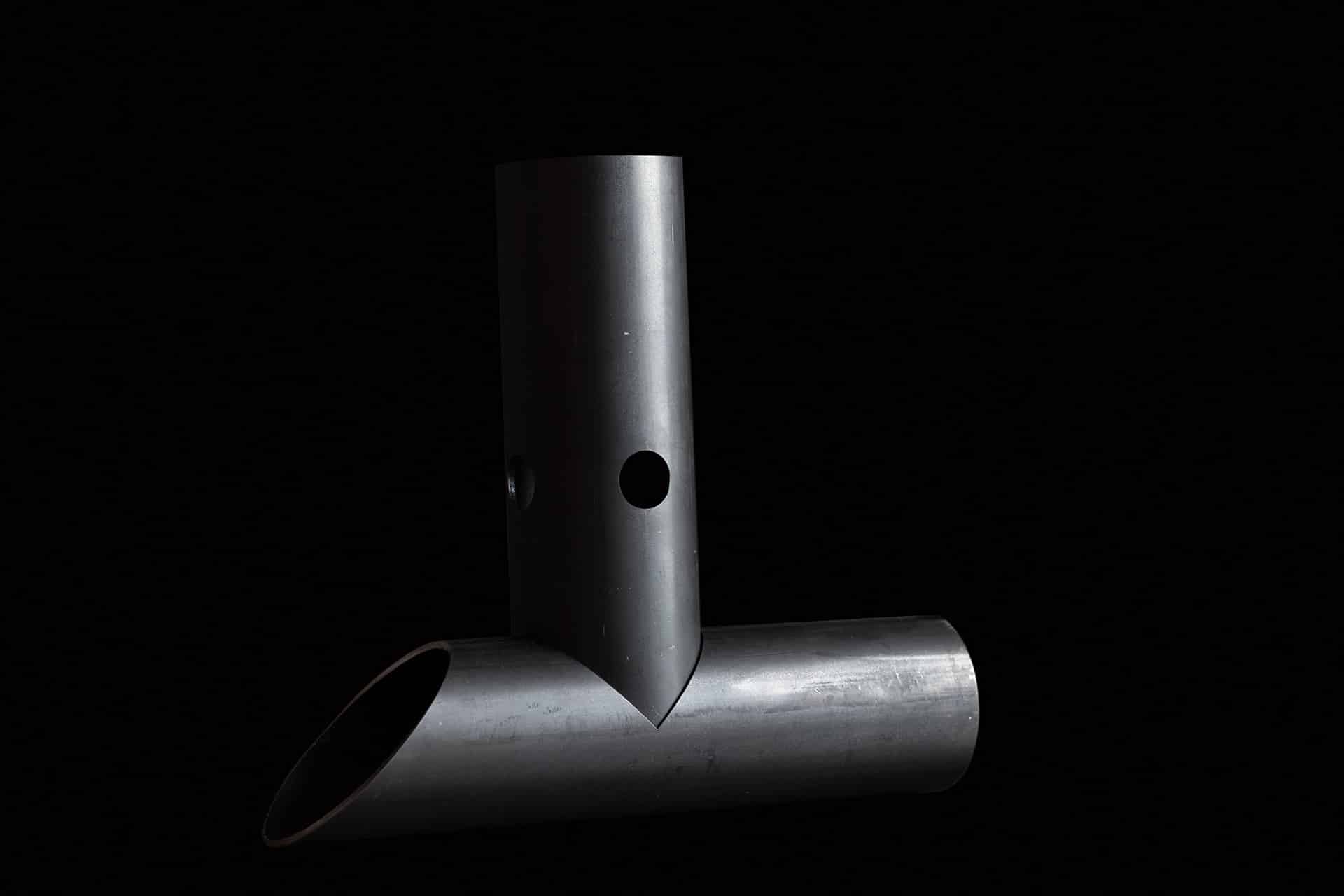

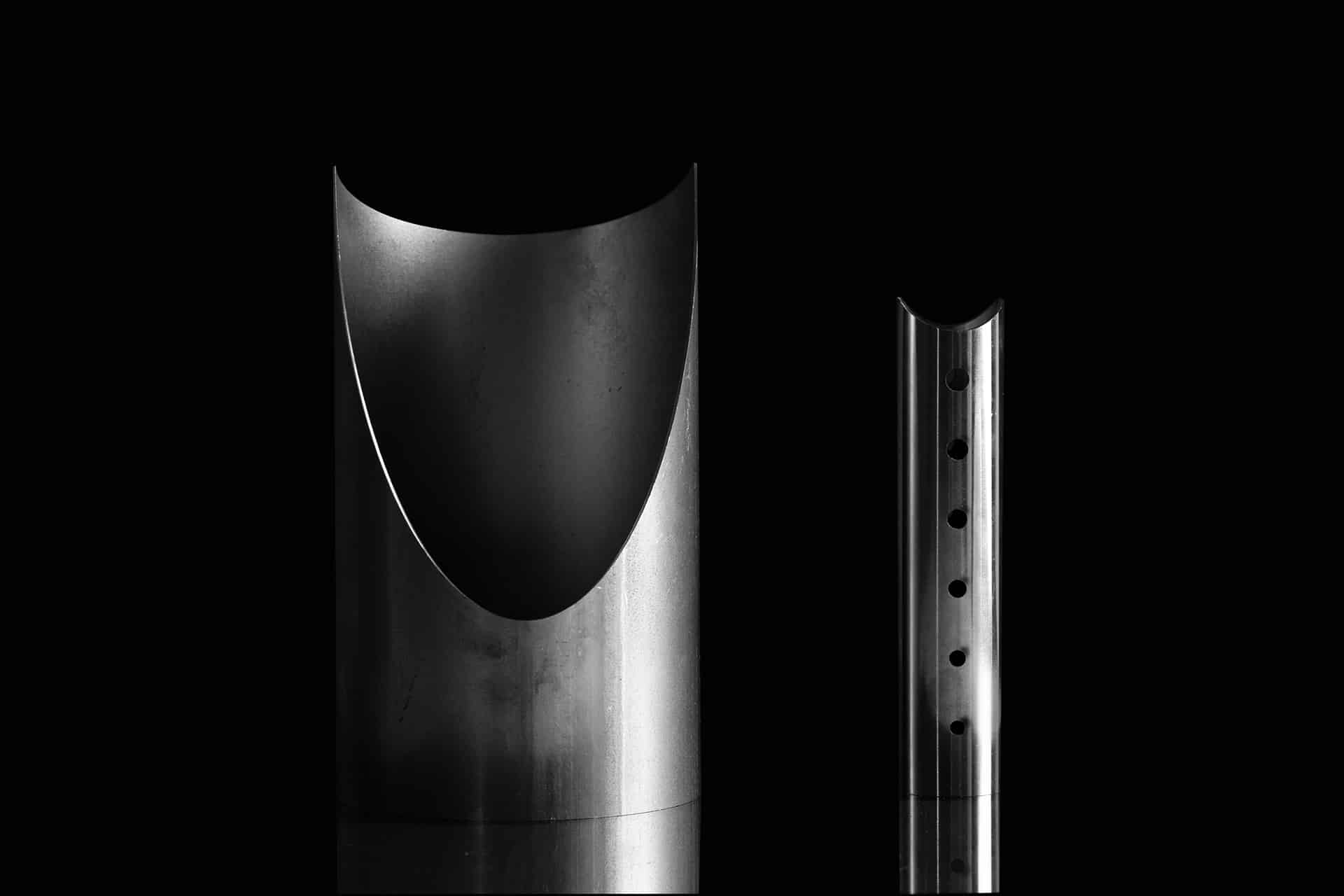

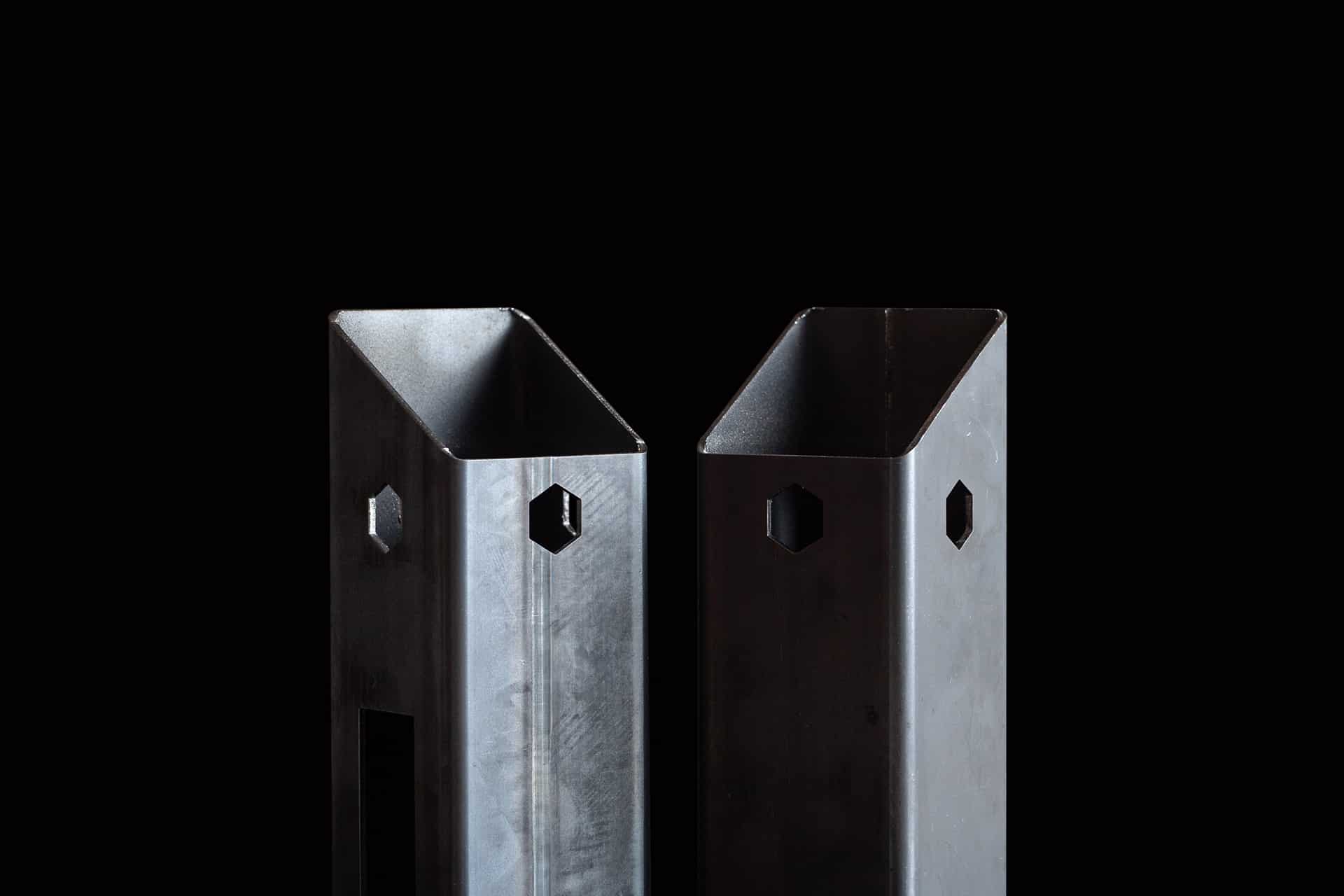

Voorbeelden

Technische kenmerken

Model FIBER TUBE
 Rond formaat Vierkant/rechthoekig formaat Dikte buiswand
TL 120 min 12 mm
max 120 mm ø		 min 12 mm
max 120 mm		 6 mm
TL 150 min 15 mm*
max 152,4 mm ø		 min 15 mm*
max 152,4 mm		 8 mm
TL 220 min 20 mm*
max 220 mm ø		 min 20mm*
max 160/220 mm*		 10 mm
TL 305 min. 20 mm*
max. 305 mm ø		 min 20 mm*
max 220 mm		 10 mm

*reduceerbaar op aanvraag

Laser Power
1000 W
2000 W
3000 W
4000 W
Laadbare/losbare staaflengte
Van 3000 mm tot 6000 mm
Van 6000 mm tot 1200 mm
