De machine voor de fijnmechanische industrie
De lineare kubus bestaat uit 5 assen, waaronder drie cartesiaanse (X,Y,Z) assen en twee polaire (B,C) assen. Dankzij de monolithische structuur met ingebouwde laserbron is de installatietijd aanzienlijk korter en is de optische uitlijning uiterst evenwichtig.
De lineare motoren van de X- en Y-as zorgen voor uitstekende dynamische prestaties en een zeer hoge nauwkeurigheid. Motoren voor roterende assen (B,C) zijn koppelmotoren en maken gebruik van absolute transducers. Er zijn geen tandwielen meer die de beweging overbrengen, omdat de overbrenging direct en dus nauwkeuriger is en er geen gereedschap nodig is in geval van schokken. ± 180° Rotatie van de twee roterende assen.
Interesse? Neem contact op
Onze klantenservice staat voor u klaar en beantwoordt graag al uw vragen. Wij streven ernaar om uw bericht zo snel mogelijk te beantwoorden.

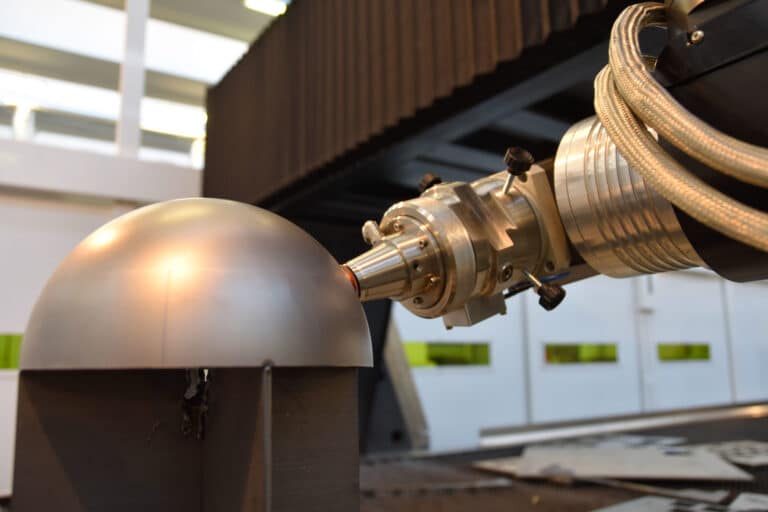

Kop met vijf assen
Er is een kop met vijf assen beschikbaar die het mogelijk maakt om profielen te boucharderen en schuin te snijden, waardoor het fabricageproces compleet wordt. De (B, C) roterende asmotoren zijn hol en absoluut, er is geen tandwieloverbrenging meer die de beweging overbrengt, maar de overbrenging is nu direct en nauwkeuriger zonder dat er gereedschap nodig is in geval van schokken, waardoor een uitstekende dynamiek gegarandeerd wordt.
Laserbronnen
Fiber laserbronnen bieden een uitgebreide veelzijdigheid en maken het mogelijk om een veelvoud aan metaalsoorten te snijden. De bron is ontwikkeld als één systeem en kan worden gekoppeld aan een groot aantal verschillende optische fiberdiameters. Hoge efficiëntie, uitstekende straalkwaliteit en laag stroomverbruik zijn allemaal kenmerken van de bron.
De bron is ondergebracht in een NEMA 12 kast die geconditioneerd en afgedicht is, zodat hij zelfs in de zwaarste omstandigheden kan werken. De hoge mate van betrouwbaarheid van deze bronnen zorgt ook voor bijzonder lage onderhoudskosten.
Mechanisch ontwerp
De basis is een elektrisch gelast stalen frame dat vervolgens wordt bewerkt om
voor de absolute precisiegeleiders en lineare motoren.
Het portaalframe bestaat uit een lichte, stevige stalen balk die stijf genoeg is om thermische uitzetting te compenseren zonder vervorming.
Dit type configuratie levert opmerkelijke dynamische prestaties.
- Elektrisch gelaste stalen structuur
- Hoge dynamische prestaties
- Thermische uitzetting zonder vervorming
Hardware oplossingen
Omschakelen palletlift
Camera
Werktafel op twee niveaus
Automatisering
Software
Eenvoudige en intuïtieve geavanceerde front-end software, ontworpen om het hoogste niveau van veelzijdigheid en maatwerk te garanderen. Lasersnijden is nog nooit zo eenvoudig geweest.
Smart manager Plus
Een innovatieve software voor machinebeheer en -bewaking. Met internettoegang kan het systeem worden bewaakt via hulp op afstand met TeamViewer.
Smart Composer
De revolutionaire nieuwe software van Cutlite Penta sluit naadloos aan op de numerieke besturing van de machine en de smart manager front-end software.
Voorbeelden
Technische kenmerken
| Model |
Werkingsgebied |
| 1515 | 1500 x 1500 mm |
| 3015 | 3000 x 1500 mm |
| 4020 | 4000 x 2000 mm |
| 6020 | 6000 x 2000 mm |
| 8020 | 8000 x 2000 mm |
| 8025 | 8000 x 2500 mm |
| 12030 | 12000 x 3000 mm |
| Z-AXIS> | Snelheid Symmetrische assen> |
| 720 mm / 980 mm / 1200 mm / 1600 mm | 140 m/min (5500.0 inch/min)m |
| Laser Power |
| 1000 W |
| 1500 W |
| 2000 W |
| 3000 W |
| 4000 W |
| 6000 W |
| 8000 W |
| 10000 W |
| 12000 W |
| 15000 W |
| 20000 W |
| 30000 W |
| 40000 W |
| 500000 W |
